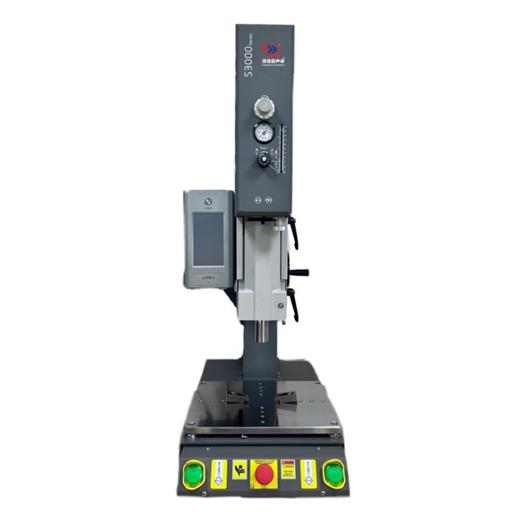

设备名称：HX-20KHz-8.0系列
功能：可进行塑胶熔接、埋植、成形、铆接、点焊、切除缝合、振落等。
产品案例：电源适配器外壳、充电宝外壳、小型水箱、口罩焊耳带等。
产品优势：
1、可选配连接MES系统及远程操控。
2、高强度铝合金方形立柱。
3、智能数字自动追频超声波发生器。
4、六种焊接模式：时间模式、能量模式、功率模式、绝对深度、相对深度、压力模式，六种焊接模式可根据产品需求切换，确保产品达到最佳的焊接效果。
5、高强度精密压铸底座，铸铁抗变型工作基准平台。
整机特点：
1、日本THK直线导轨及德国进口（FESTO）运行组件。
2、瑞士原装进口换能器，能量强劲，钛合金调幅器，坚固耐用。
3、采用最新过载保护系统，并配备多项异常监控警报提示，确保设备全时安全运行。
4、可外接其他辅助工具，如：PLC、光栅、卷料装置等。
5、配备品质监控功能，监控三项焊接数据上下限。
6、动态趋势图，可较直观的了解换能器、焊头及各项参数如：频率、功率的稳点性。
7、焊接记录功能，可存储设备焊接完成时的频率、超声时间、超声能量、超声功率等多项参数，便于对胶件焊接情况进行数据化分析及管理。
8、扫码枪配对条码进行数据存储，并支持数据上传至PLC、上位机或连接MES服务器。
9、配方存储功能，可存储并随时调用参数配方。
10、无级振幅控制，增减精度达1%。
11、宽频带设计，适用焊头范围更广。
|
机型（MODEL） |
HX-2020 |
HX-2030 |
HX-2040 |
|||
|
输出功率（Output power） |
2000W/3000W/4000W |
|||||
|
频率（Frequency） |
20KHZ |
|||||
|
输入电压（Input voltage） |
220VAC |
|||||
|
气压（Air pressure） |
0.01-0.07Mpa |
|||||
|
冷却系统（Cooling system） |
风冷（Air cooled） |
|||||
|
机头可调高度范围（Adjustable height range） |
360mm |
|||||
|
支持模具尺寸（Support mold size） |
Φ240mm（最大） |
|||||
|
焊头行程（Head trip） |
80/100mm |
|||||
|
Z轴可调精度（The Z axis is adjustable precision） |
±0.01mm |
|||||
|
焊接时间精度（Welding time accuracy） |
±0.005s |
|||||
|
焊接时间范围（Welding time adjusting range） |
0.01-999sec |
|||||
|
幅度控制范围（Amplitude control range） |
±25HZ |
|||||
|
调幅器变比（Am ratio） |
1：1.25 |
1：1.5 |
1：1.75 |
1：2 |
1：2.5 |
|
|
输出界面（Output interface） |
HMI彩色人机界面 |
|||||
|
语言选择（Language selection） |
中文/英文/其他 |
|||||
|
频率/功率显示（Frequency and power display） |
HMI人机界面实时显示 |
|||||
|
异常警报功能（Abnormal alarm functions） |
包括发生器、换能器、模具等23项异常监控 |
|||||
|
超声振幅调节（Ultrasonic amplitude adjustment） |
10%-100%可调，最小调节精度1% |
|||||
|
气缸速度调整（Cylinder drop speed adjustment） |
FESTO精密速度调节阀控制 |
|||||
|
配方存储功能（Machine storage function） |
● |
● |
● |
|||
|
电气比例阀（SMC E/P regulator） |
○ |
○ |
○ |
|||
|
手动自动功能（Manual automatic function） |
● |
● |
● |
|||
|
频率调整（Frequency adjustment） |
● |
● |
● |
|||
|
多气缸夹具（multiple cylinder fixture） |
○ |
○ |
○ |
|||
|
光栅保护装置（Screen protector） |
○ |
○ |
○ |
|||
|
自动卷膜装置（automatic roll film device） |
○ |
○ |
○ |
|||
|
熔接高度尺寸管控（Weld height control） |
○ |
○ |
○ |
|||
|
485通讯串口及MODBUS通讯协议 |
● |
● |
● |
|||
|
焊接模式 （Welding mode） |
时间模式（Time mode） |
● |
● |
● |
||
|
能量模式（Energy mode） |
● |
● |
● |
|||
|
功率模式（Power mode） |
● |
● |
● |
|||
|
绝对深度模式（Abs-depth mode） |
○ |
○ |
○ |
|||
|
相对深度模式（Rel-depth mode） |
○ |
○ |
○ |
|||
|
压力模式（Pressure mode） |
○ |
○ |
○ |
|||
|
外形尺寸（Dimensions）（L*W*H） |
机器尺寸：780×420×1360mm 电箱尺寸：390×160×280mm |
|||||
|
净重（Net weight） |
约110kg |
|||||
|
备注：●标配 ○选配 -无 *电气比例阀 Φ直径 |
||||||
