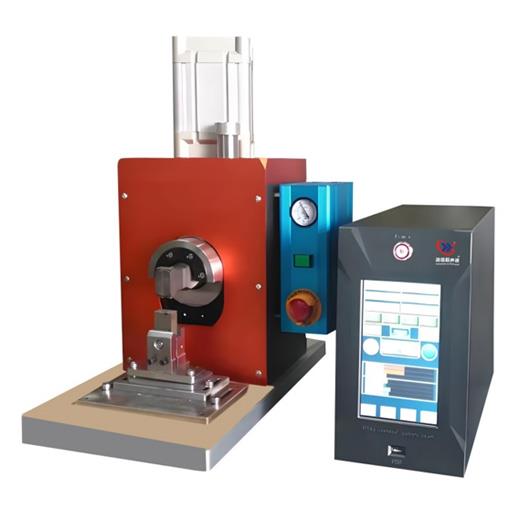

超声波金属焊接机HX-20KHZ

发布时间:2025/6/27 16:31:19   查看:



超声波金属焊接机

设备名称:20KHZ超声波金属熔接机

 超声波金属熔接优势:

相容性:可以将两种不同的金属材料熔接,并且不破坏材料的金相组织

材料影响:相对点焊产生的热量小,不影响产品上的其他物料

质量可靠:可以通过压力、振幅、时间、能量等参数对熔接过程进行最佳控制

熔接速度:熔接周期短效率高,通常情况下一个周期小于1.0秒

熔接强度:几乎接近本体强度,导电系数不受影响,电阻率低

节省成本:不需要其他辅助熔接材料(如:助焊剂),所需的电量仅为电阻焊的1/30,且环保

焊头寿命:优质粉末冶金钢制作的焊头表面硬度高,韧性好,使用寿命长

  自动化:机架小巧,应用灵活,自动化生产最佳选择

去绝缘层:在绝大多数超声熔接应用中,无需事先清洗工作或去除绝缘保护层来实现熔接效果



经典熔接应用:

  ■      锂电池电芯极极耳与连接片熔接

  电池模组汇流排与软包极耳熔接

  电池模组采样线熔接

  电池PACK铜铝硬连接片

  电池盖板软连接熔接

  高压汽车线束与端子熔接

  马达电机铜片漆包线熔接

  电容正负极耳与端盖熔接

  电子传输线熔接

  电线与端子焊接

 熔接压机主要特点:

  高精密滚动轴承导轨组合而成的坚固压机

  高度灵活,适用于各种产品熔接应用

  进口气动单元驱动,准确性高

  独立三联组结构设计,可快速切换不同熔接应用

  焊接单元能有效地将超声波能量传递给熔接工件

  精确限位调节能准确定位焊头下降终点位置

  焊头上升下降速度可以准确控制调节

  冷却装置使焊头在高速熔接时减少热量的积累

  重载性机架,钢型工作台面

  可集成到自动生产中

超声波发生器特点:

  全数字式超声波发生器

  先进的软件控制系统,实时监控焊接过程

  中英文双语触控式人机交流互动界面

  实时显示熔接输出参数,方便直接观察到熔接结果

  质量窗口监控熔接结果,自动判断产品优劣

  操作简单,维护方便

  超声波发生器全自动频率追踪

  电压波动时保持恒定的功率输出

  拥有时间,能量等多种超声熔接模式

  10-100%振幅电子调节,振幅分阶

  具有超声波软启动设定功能

  拥有过流过压,温度过高等保护功能

机型(MODEL)

HX-2020J

HX-2030J

HX-2040J

输出功率(Output power)

2000W/3000W/4000W

频率(Frequency)

20KHZ

输入电压(Input voltage)

220VAC

气压(Air pressure)

0.01-0.07Mpa

冷却系统(Cooling system)

风冷(Air cooled)

机头可调高度范围(Adjustable height range)

25mm

支持模具尺寸(Support mold size)

Φ70mm(最大)

焊头行程(Head trip)

25/50mm
