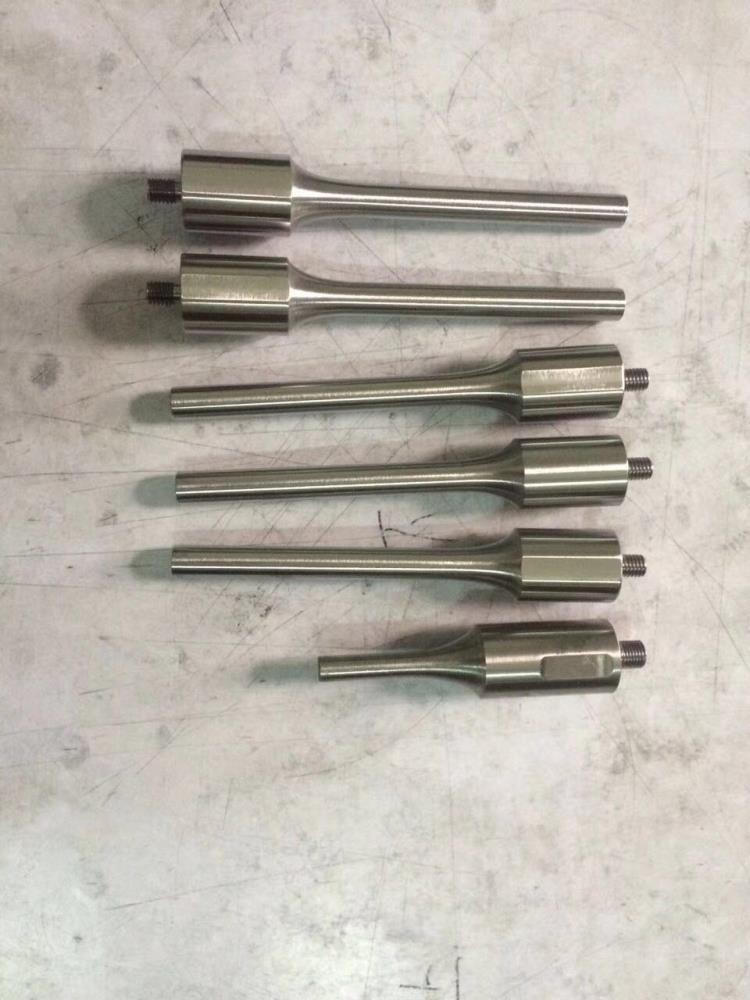

超声波焊头（Ultrasonic Horn）说明

超声波焊头（又称 超声波模具 或 Sonotrode ）是超声波焊接系统的核心部件，负责将换能器产生的高频机械振动传递至工件，实现焊接、切割、铆接等加工。以下是其关键说明：

1. 主要功能

能量传递 ：将换能器（Transducer）产生的超声波振动（通常15kHz~40kHz）放大并聚焦到焊接面。

压力施加 ：在焊接过程中对工件施加恒定压力，确保有效接触。

振幅调节 ：通过焊头几何形状设计，匹配不同材料的振幅需求。

2. 核心参数

参数

说明

频率

需与超声波发生器、换能器共振频率一致（如20kHz、30kHz）。

材料

常用钛合金（TC4）、铝合金（7075）或钢，需高疲劳强度、低损耗。

振幅比

焊头输入端与输出端的振幅放大比例（如1:1.5）。

节点位置

振动波节（零振幅点）需固定在焊头支撑位置，避免能量损失。

寿命

通常50万~100万次焊接（取决于材料和负载）。

3. 设计要点

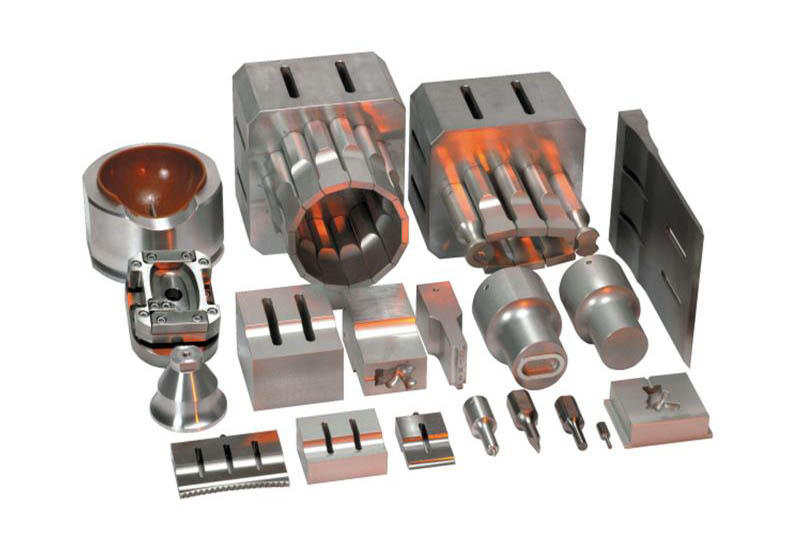

几何形状 ：根据工件形状定制（如平面、齿形、球形）。

谐振长度 ：长度需为超声波半波长的整数倍，确保共振。

表面处理 ：焊接面需抛光或镀层（如硬铬），减少磨损。

4. 应用领域

塑料焊接 ：如汽车灯罩、电子外壳、滤芯等。

金属焊接 ：锂电池极耳、导线端子。

切割/冲孔 ：食品包装、无纺布分切。

5. 使用注意事项

避免空载 ：未接触工件时禁止启动，防止焊头损坏。

定期保养 ：清洁焊接面，检查裂纹或磨损。

匹配调试 ：更换焊头后需重新调谐系统频率。
