河源市源城区鸿信超声波智能设备有限公司

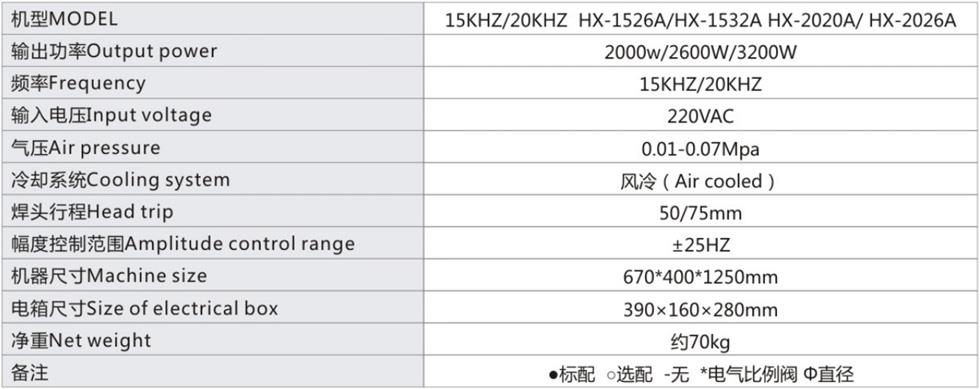

机型（MODEL）

HX-2020

HX-2032

HX-1526  HX-1532

输出功率（Output power）

2000W/3200W/2600W/3200W

频率（Frequency）

20KHZ/15KHz

输入电压（Input voltage）

220VAC

气压（Air pressure）

0.01-0.07Mpa

冷却系统（Cooling system）

风冷（Air cooled）

机头可调高度范围（Adjustable height range）

360mm

支持模具尺寸（Support mold size）

Φ240mm（最大）

焊头行程（Head trip）

80/100mm

Z轴可调精度（The Z axis is adjustable precision）

±0.01mm

焊接时间精度（Welding time accuracy）

±0.005s

焊接时间范围（Welding time adjusting range）

0.01-999sec

幅度控制范围（Amplitude control range）

±25HZ

调幅器变比（Am ratio）

1:1.75

输出界面（Output interface）

HMI彩色人机界面

语言选择（Language selection）

中文/英文/其他

频率/功率显示（Frequency and power display）

HMI人机界面实时显示

异常警报功能（Abnormal alarm functions）

包括发生器、换能器、模具等23项异常监控

超声振幅调节（Ultrasonic amplitude adjustment）

10%-100%可调，最小调节精度1%

气缸速度调整（Cylinder drop speed adjustment）

亚德客精密速度调节阀控制

配方存储功能（Machine storage function）

●

●

●

电气比例阀（SMC E/P regulator）

○

○

○

手动自动功能（Manual automatic function）

●

●

●

频率调整（Frequency adjustment）

●

●

●

多气缸夹具（multiple cylinder fixture）

○

○

○

光栅保护装置（Screen protector）

○

○

○

自动卷膜装置（automatic roll film device）

○

○

○

熔接高度尺寸管控（Weld height control）

○

○

○

485通讯串口及MODBUS通讯协议

●

●

●

焊接模式

（Welding mode）

时间模式（Time mode）

●

●

●

能量模式（Energy mode）

●

●

●

功率模式（Power mode）

-

-

-

绝对深度模式（Abs-depth mode）

-

-

-

相对深度模式（Rel-depth mode）

-

-

-

压力模式（Pressure mode）

-

-

-

外形尺寸（Dimensions）（L*W*H）

机器尺寸：780×420×1360mm

电箱尺寸：350×150×250mm

净重（Net weight）

约80kg

备注：●标配  ○选配  -无  *电气比例阀  Φ直径
